Craneometría 3D: análisis craneal a partir de un escaneo tridimensional
Cómo la craneometría 3D calcula el IABC, el índice craneal y la asimetría 3D a partir de un escaneo, y qué garantiza medidas fiables entre valoraciones.
La craneometría 3D utiliza el escaneo de la cabeza para reconstruir su superficie y obtener medidas objetivas de la forma craneal. Cuando la adquisición y el marcado de los puntos anatómicos están estandarizados, el método puede aumentar la reproducibilidad de las medidas y ofrece un registro tridimensional de la morfología craneal.
Además de los índices tradicionales, como el IABC (índice de asimetría de la bóveda craneal, conocido en inglés como CVAI) y el índice craneal (IC), el análisis tridimensional permite valorar cómo se distribuye el volumen entre las regiones de la cabeza y documentar la evolución de la forma craneal a lo largo del tratamiento.
Cómo funciona
El proceso comienza con la captura de la superficie de la cabeza mediante un escáner 3D. El resultado es una malla que representa la geometría externa del cráneo.

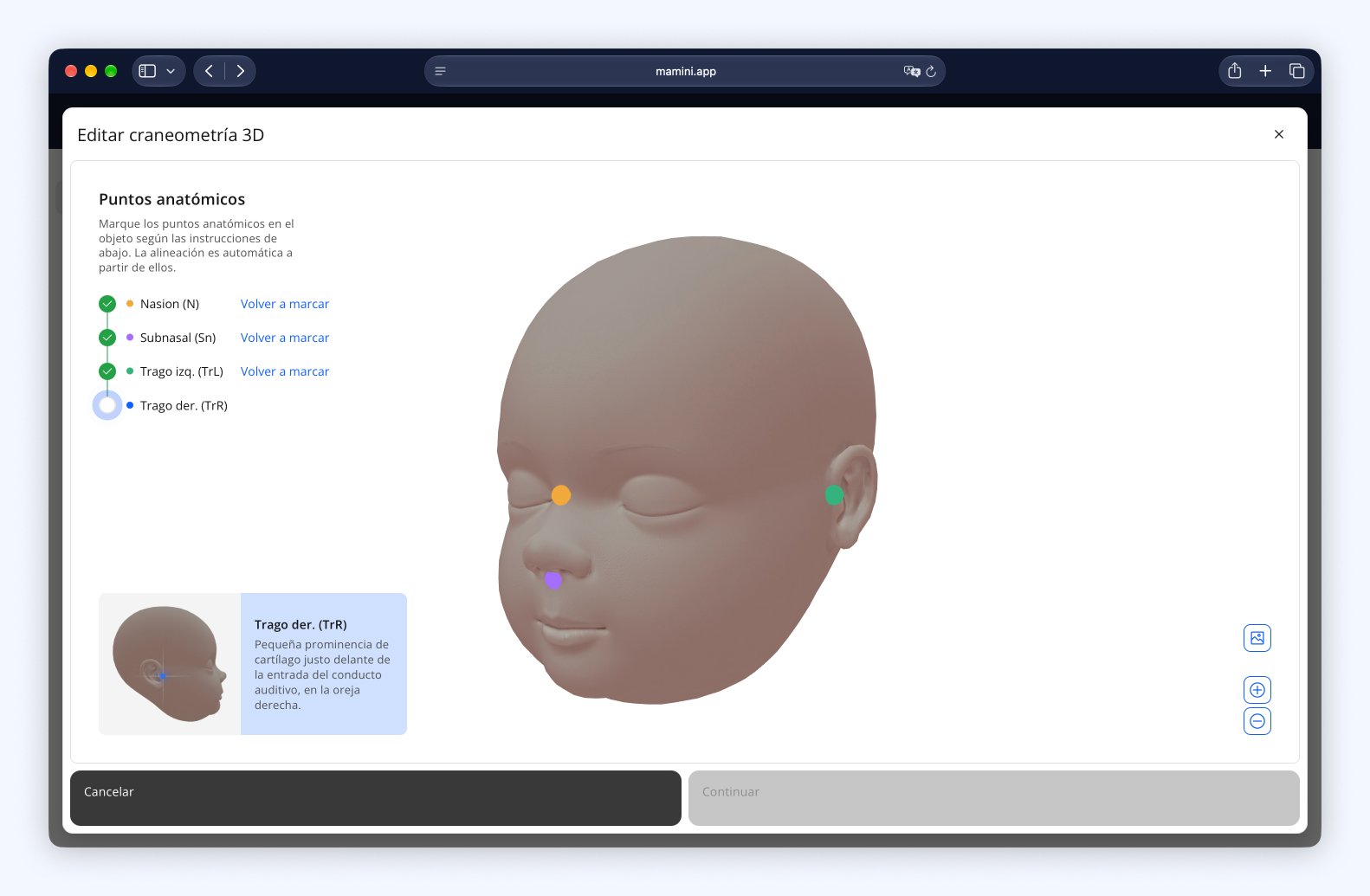

Sobre esta reconstrucción, el profesional marca puntos anatómicos que orientan la cabeza. En el modelo descrito por Linz et al. (2022), son cuatro puntos: el nasion, el subnasal y los dos tragos. Como la orientación procede de la anatomía, no requiere nivelar la cabeza manualmente y no depende de cómo estaba colocado el bebé en el momento del escaneo.

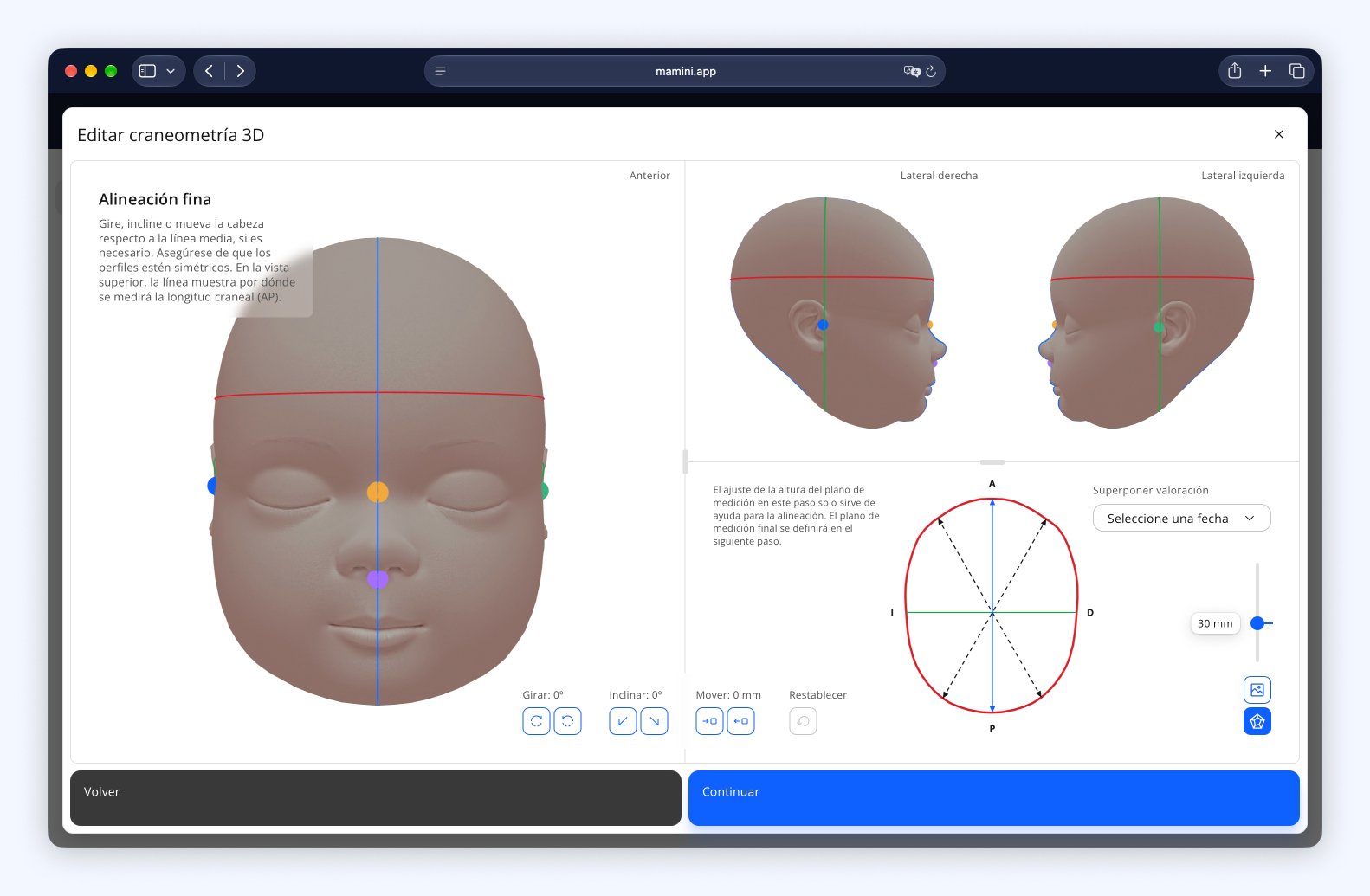

Con la cabeza orientada, se define el plano de medición, el corte horizontal en el que se toman las medidas. Las convenciones más utilizadas son el plano a 30 mm por encima de la línea de las orejas y el plano de mayor circunferencia de la cabeza. Más importante que la convención elegida es repetir el mismo plano entre las valoraciones del paciente, para que los resultados sean comparables.
A partir de ahí, el sistema calcula las medidas y los índices.
Qué mide el 3D además del IABC y del índice craneal
La craneometría convencional utiliza principalmente medidas lineales tomadas entre puntos anatómicos específicos. El análisis tridimensional permite ampliar esa valoración, utilizando la geometría de la superficie craneal para obtener otros parámetros.
Entre las medidas que pueden obtenerse están:
IABC: cuantifica la asimetría entre las diagonales oblicuas de la bóveda craneal.
Índice craneal (IC): relaciona la anchura con la longitud anteroposterior del cráneo.
ACAI: cuantifica la asimetría volumétrica de la región anterior del cráneo.
PCAI: cuantifica la asimetría volumétrica de la región posterior del cráneo.
Índice de asimetría 3D: valora la asimetría teniendo en cuenta la superficie tridimensional de la cabeza.
Perímetro cefálico: puede obtenerse a partir de la malla tridimensional.
Otras medidas geométricas: pueden calcularse a partir de la reconstrucción de la superficie craneal.
Estas medidas complementan la valoración clínica y los índices tradicionales, y permiten un análisis más amplio de la morfología craneal.
Asimetría anterior y posterior
El ACAI y el PCAI permiten cuantificar la asimetría de volumen en distintas regiones de la cabeza: el ACAI en la región anterior y el PCAI en la posterior. Así, los índices ayudan a identificar cómo se distribuye la diferencia de volumen entre esas regiones.
Esta información complementa el IABC, que se centra en la diferencia entre las diagonales de la bóveda craneal.
Índice de asimetría 3D

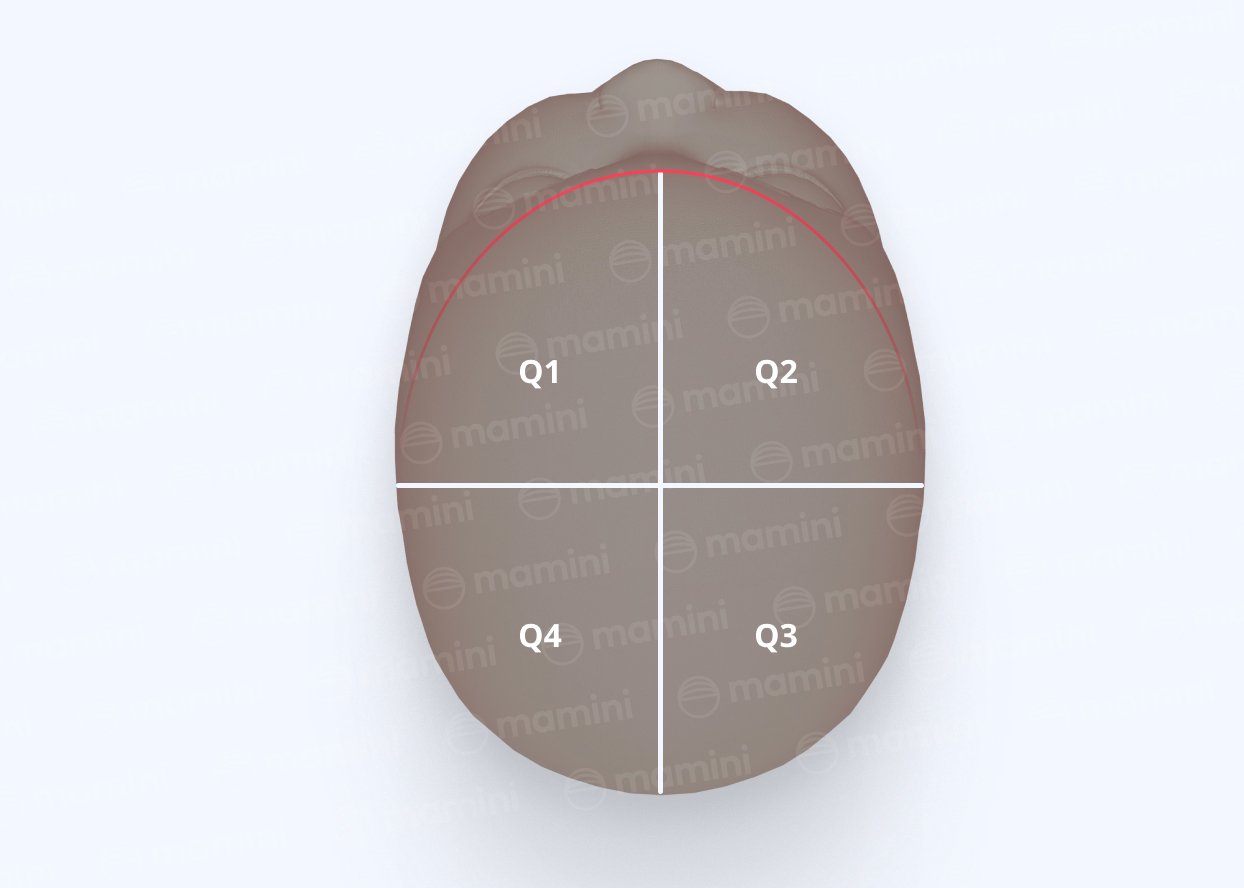

El índice de asimetría 3D, propuesto por Linz et al. (2022), cuantifica la asimetría craneal a partir de la distribución del volumen en los cuatro cuadrantes de la cabeza, identificados como Q1, Q2, Q3 y Q4:
Índice de asimetría 3D = |ln((Q4 × Q2) / (Q3 × Q1))|
El cálculo compara el producto de los volúmenes de cuadrantes diagonalmente opuestos. Cuando los volúmenes se distribuyen de forma simétrica, el índice se aproxima a 0; cuanto mayor es la diferencia entre los lados, mayor tiende a ser el valor.
A diferencia del IABC, que utiliza medidas lineales, el índice de asimetría 3D considera la distribución del volumen en toda la cabeza. Linz et al. demostraron que este parámetro tuvo un rendimiento elevado en la identificación y la clasificación de la plagiocefalia en su muestra, y que representa la asimetría tridimensional de forma complementaria a las medidas tradicionales.
Perímetro cefálico y z-score
El perímetro cefálico puede obtenerse directamente de la reconstrucción tridimensional. Con la edad y el sexo del paciente, el valor se compara con las curvas de referencia de la Organización Mundial de la Salud, con la edad corregida en prematuros, para obtener el z-score.
El perímetro cefálico y su z-score son informaciones complementarias al análisis de la forma craneal. No sustituyen la valoración de los índices de asimetría ni del índice craneal.
Beneficios de la craneometría 3D
Valoración tridimensional
El modelo 3D representa la superficie craneal en tres dimensiones, lo que permite visualizar y analizar características que las medidas lineales aisladas no representan, como la distribución del volumen entre las regiones de la cabeza.
Reproducibilidad
La orientación procede de puntos anatómicos y el plano de medición se define matemáticamente, lo que reduce las variaciones relacionadas con el posicionamiento y con la definición manual de los cortes. Con el marcado estandarizado y el mismo plano entre visitas, las valoraciones seriadas tienden a ser más consistentes.
Adquisición rápida y sin contacto directo prolongado
Según el equipo utilizado, el escaneo puede realizarse con rapidez y sin necesidad de un contacto prolongado con la cabeza del bebé, lo que puede facilitar la adquisición en pacientes pequeños.
Registro permanente de la morfología
Además de los números, el escaneo produce una representación tridimensional de la superficie craneal. Este registro permite documentar la forma de la cabeza en un momento determinado y compararla con valoraciones posteriores.
Evolución visible

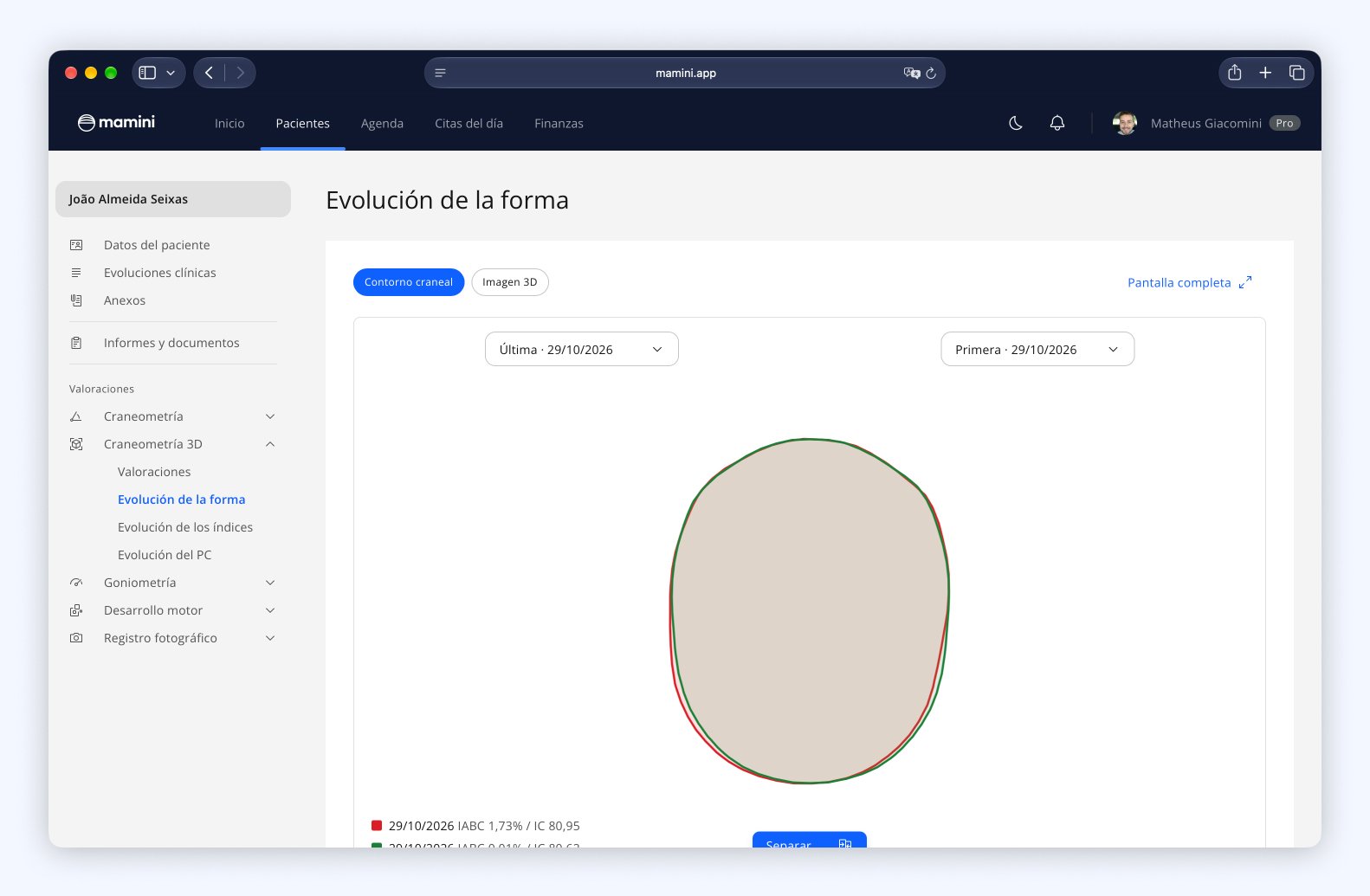

Con valoraciones repetidas, es posible superponer el contorno de la cabeza de dos fechas y ver, en la misma escala, dónde ha cambiado la forma. Esta imagen ayuda al profesional a seguir la respuesta al tratamiento y a mostrar el progreso a la familia, para quien una forma suele decir más que un índice.
Comparación entre la craneometría manual y la 3D
La craneometría manual y la craneometría 3D pueden utilizarse para cuantificar la forma craneal, pero presentan características metodológicas diferentes.
La craneometría manual utiliza instrumentos y puntos anatómicos definidos por el examinador. Es accesible, puede realizarse con rapidez y tiene una buena utilidad clínica cuando la técnica está estandarizada.
La craneometría 3D utiliza una reconstrucción digital de la superficie craneal. Además de las medidas lineales, permite análisis de volumen y el registro de la morfología tridimensional.
Un IABC calculado a partir de un corte 3D y un IABC obtenido por craneometría manual pueden mostrar tendencias similares, pero no deben tratarse como mediciones idénticas. Las diferencias en la adquisición, el posicionamiento, la definición de los puntos y el método de cálculo pueden influir en los resultados. Por eso, para el seguimiento seriado, es importante mantener el mismo método y protocolo de medición siempre que sea posible.
Precauciones y limitaciones
La calidad del análisis 3D depende directamente de la calidad de la adquisición. Los movimientos del bebé, la pérdida de regiones de la superficie, el pelo, los accesorios, un posicionamiento inadecuado o los fallos de reconstrucción pueden interferir en las medidas.
El marcado de los puntos anatómicos también puede introducir variación. Por eso, la automatización de determinadas etapas no elimina la necesidad de un protocolo de adquisición ni de la revisión del profesional.
Los valores de distintos equipos o programas pueden no ser directamente comparables sin una validación del método y la estandarización de los protocolos. Por lo tanto, el análisis cuantitativo debe interpretarse junto con la exploración clínica y la evolución individual del niño.
La craneometría 3D en el seguimiento
La principal ventaja del escaneo 3D no está solo en la valoración detallada de un momento, sino en la capacidad de documentar la evolución. Al repetir las valoraciones a lo largo del tratamiento, el profesional puede comparar:
la evolución del IABC y del índice craneal;
la asimetría anterior y posterior;
el índice de asimetría 3D;
el perímetro cefálico y su z-score;
los cambios en la forma de la cabeza;
la respuesta a las intervenciones realizadas.
Uso del 3D en la valoración de ortesis craneales
El escaneo 3D se utiliza ampliamente en la valoración y la planificación de ortesis craneales, ya que permite documentar la forma de la cabeza y aportar datos para la planificación y la fabricación personalizada del dispositivo.
La misma tecnología puede utilizarse mucho antes de esa etapa, en el seguimiento rutinario, para medir, clasificar y documentar la evolución de bebés en tratamiento conservador.
El uso del 3D no determina por sí solo la necesidad de una ortesis. La indicación debe tener en cuenta la valoración clínica, la gravedad de la deformidad, la edad, la evolución y la respuesta a las medidas conservadoras.
Cómo lo hace Mamini
En Mamini, la craneometría 3D forma parte de la historia clínica del paciente. El profesional sube el escaneo y, en tres etapas, marca los cuatro puntos anatómicos, comprueba la alineación de la cabeza y elige el plano de medición. El sistema avisa cuando un punto parece estar fuera de su lugar y permite repetir el plano de la valoración anterior, para que las valoraciones sean comparables.

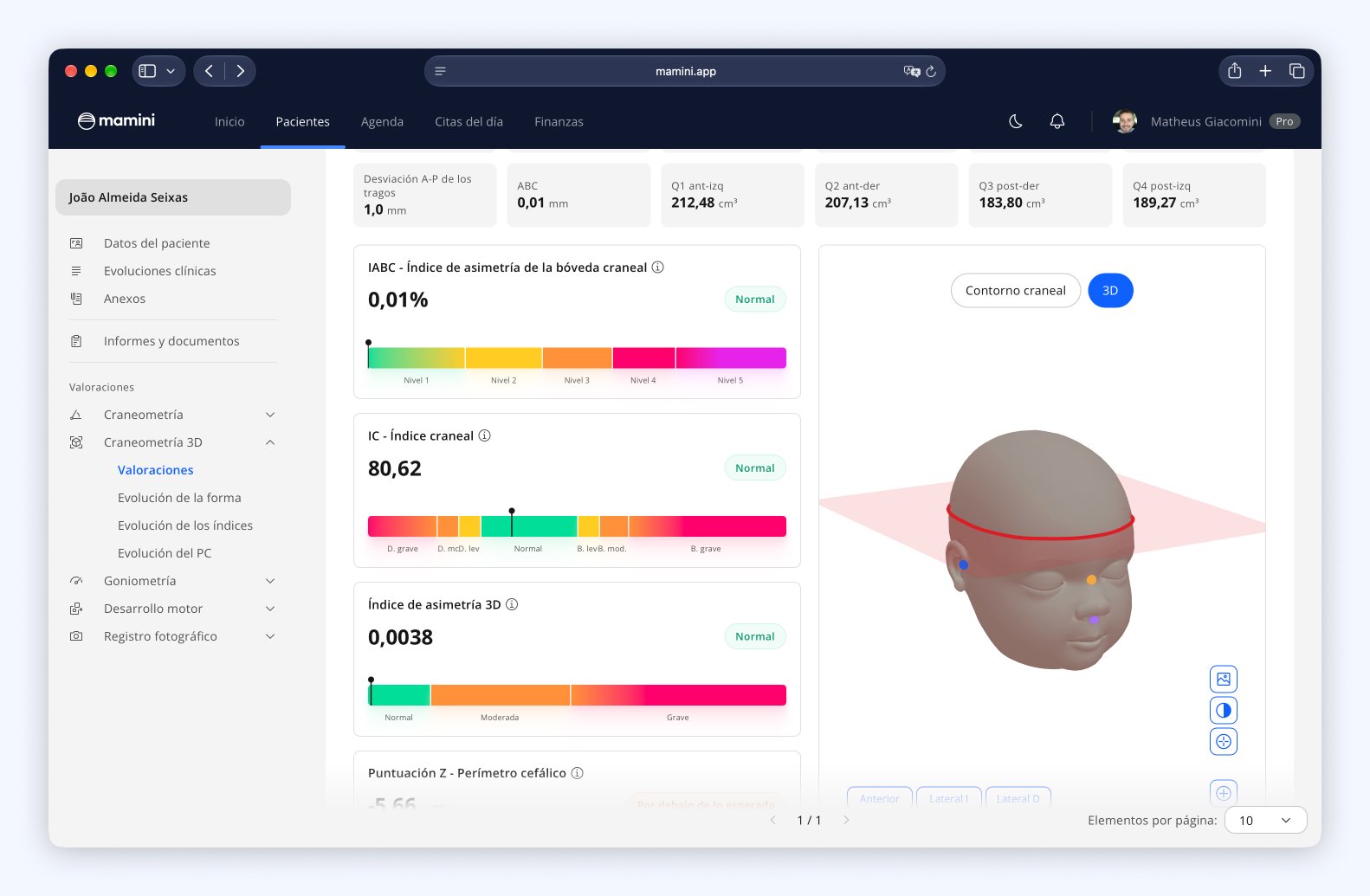

El resultado incluye el IABC, el índice craneal, el índice de asimetría 3D, el perímetro cefálico con su z-score y la desviación de los tragos, y el profesional elige la fórmula del IABC y la escala de clasificación que utiliza.
En el seguimiento, los gráficos muestran la evolución de los índices y del perímetro cefálico, y la evolución de la forma superpone los contornos de dos valoraciones en la misma escala. El informe en PDF reúne medidas, índices e imágenes.
Como Mamini no cobra por valoración, a diferencia de la práctica habitual del mercado, el escaneo puede formar parte del seguimiento rutinario, y no solo de una valoración puntual.
