Craniometria 3D: análise craniana a partir de escaneamento em três dimensões
Como a craniometria 3D calcula os índices (CVAI, índice cefálico e assimetria 3D) a partir de um escaneamento craniano de seus pacientes.
A craniometria 3D utiliza o escaneamento da cabeça para reconstruir sua superfície e obter medidas objetivas da forma craniana. Quando a aquisição e a marcação dos pontos anatômicos são padronizadas, o método pode aumentar a reprodutibilidade das medidas e oferecer um registro tridimensional da morfologia craniana.
Além de índices tradicionais, como o CVAI e o índice cefálico, a análise tridimensional permite obter medidas relacionadas à distribuição espacial da assimetria e documentar a evolução da forma craniana ao longo do tempo.
Como funciona
O processo começa com a captura da superfície da cabeça por meio de um escaneamento tridimensional. O resultado é uma malha que representa a geometria externa do crânio.
A partir dessa reconstrução, definição de pontos anatômicos estabelece um sistema de coordenadas para orientar a cabeça. No protocolo do Mamini, quatro pontos anatômicos são utilizados como referências para definir essa orientação, que dispensa o nivelamento manual da cabeça, tornando a orientação mais padronizada entre avaliações.
A partir da orientação definida, o sistema pode estabelecer planos e realizar as medições utilizadas nos cálculos dos índices cranianos.
O que o 3D mede além do CVAI e do índice cefálico
A craniometria convencional utiliza principalmente medidas lineares obtidas entre pontos anatômicos específicos. A análise tridimensional permite ampliar essa avaliação, utilizando a geometria da superfície craniana para obter outros parâmetros.
Entre as medidas que podem ser obtidas estão:
CVAI: quantifica a assimetria entre diagonais oblíquas da abóbada craniana.
Índice cefálico: relaciona a largura ao comprimento anteroposterior do crânio.
ACAI: quantifica a assimetria volumétrica da região anterior do crânio.
PCAI: quantifica a assimetria volumétrica da região posterior do crânio.
Índice de assimetria 3D: avalia a assimetria considerando a superfície tridimensional da cabeça.
Perímetro cefálico: pode ser obtido a partir da malha tridimensional.
Outras medidas geométricas: podem ser calculadas a partir da reconstrução da superfície craniana.
Essas medidas complementam a avaliação clínica e os índices tradicionais, permitindo uma análise mais ampla da morfologia craniana.
Assimetria anterior e posterior
O ACAI e o PCAI permitem quantificar a assimetria volumétrica em diferentes regiões da cabeça.
O ACAI avalia a assimetria na região anterior, enquanto o PCAI avalia a assimetria na região posterior. Dessa forma, os índices ajudam a identificar como a diferença de volume se distribui entre essas regiões.
Essa informação pode complementar o CVAI, que se concentra na diferença entre diagonais da abóbada craniana.
Índice de assimetria 3D
O Índice de Assimetria 3D, proposto por Linz et al. (2022), quantifica a assimetria craniana a partir da distribuição volumétrica dos quatro quadrantes da cabeça.
Após a divisão da cabeça em quatro quadrantes, identificados como Q1, Q2, Q3 e Q4, o índice é calculado pela seguinte equação:
Índice de Assimetria 3D = |ln((Q4 × Q2) / (Q3 × Q1))|
Em que Q1, Q2, Q3 e Q4 correspondem aos volumes dos quatro quadrantes cranianos, obtidos a partir da reconstrução tridimensional da superfície da cabeça.
O cálculo compara, por meio de uma razão logarítmica, o produto dos volumes de quadrantes diagonalmente relacionados. Quando os volumes estão distribuídos de forma simétrica, a razão se aproxima de 1 e o índice se aproxima de 0. Quanto maior a diferença na distribuição volumétrica entre os lados, maior tende a ser o valor do índice.
Diferentemente do CVAI, que utiliza medidas lineares entre diagonais cranianas, o Índice de Assimetria 3D considera a distribuição do volume em diferentes regiões da cabeça, permitindo uma avaliação tridimensional da assimetria.
Linz et al. demonstraram que esse parâmetro apresentou desempenho elevado na identificação e classificação da plagiocefalia em sua amostra, sendo capaz de representar a assimetria tridimensional da cabeça de forma complementar às medidas tradicionais.
Perímetro cefálico e z-score
O perímetro cefálico pode ser estimado diretamente a partir da malha tridimensional.
Como a idade e o sexo do paciente são obrigatoriamente registrados no sistema, o valor obtido pode ser comparado às curvas de referência da Organização Mundial da Saúde para a obtenção do respectivo z-score.
O z-score permite expressar a medida em relação à distribuição esperada para crianças da mesma idade e sexo, facilitando a interpretação do crescimento craniano ao longo do tempo.
O perímetro cefálico e seu z-score são informações complementares à análise da forma craniana. Eles não substituem a avaliação dos índices de assimetria ou do índice cefálico.

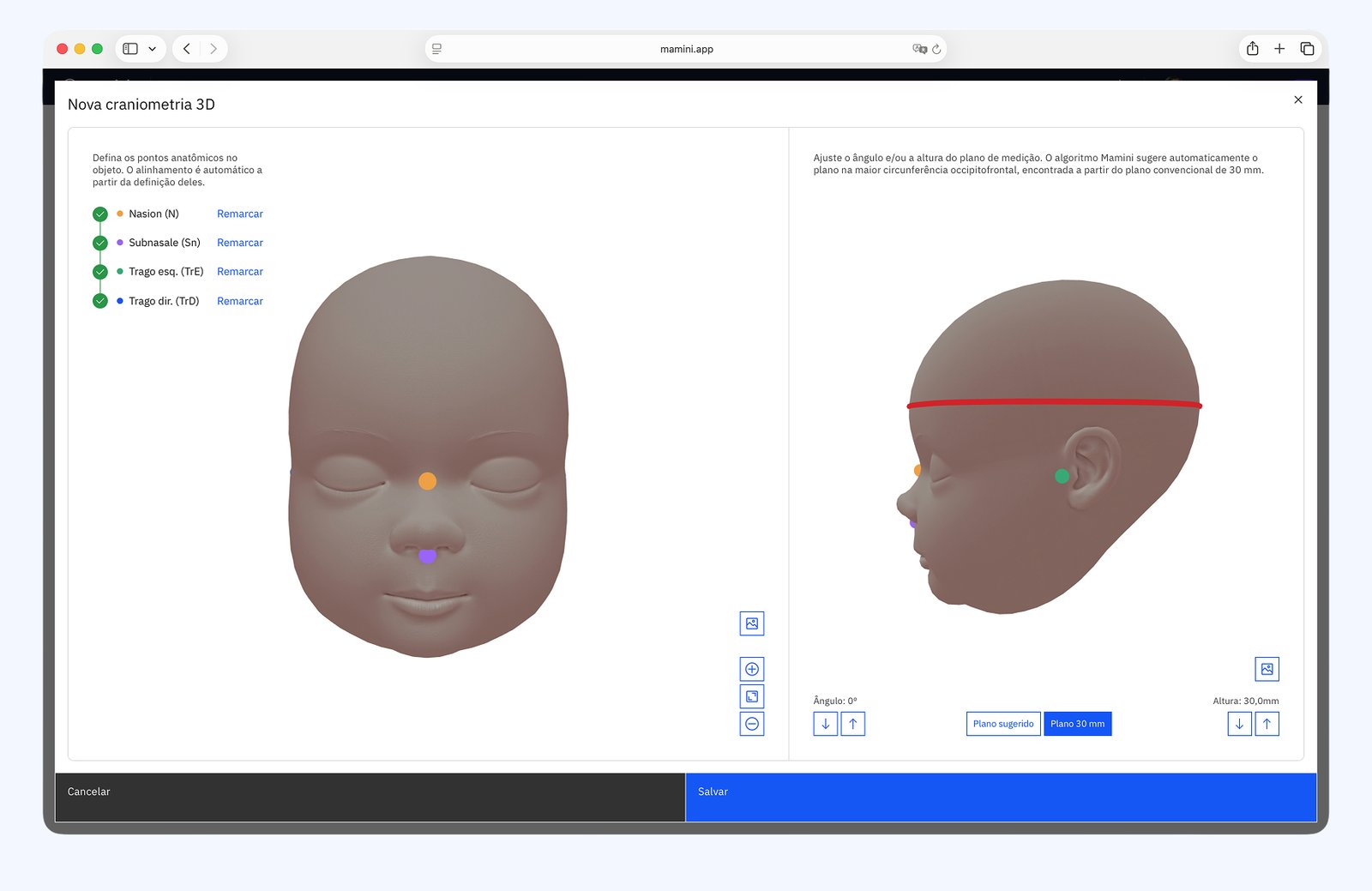

Como os planos de medição são definidos
Para realizar as medições, é necessário estabelecer planos de referência sobre a reconstrução tridimensional.
No protocolo padrão do Mamini, o sistema identifica o plano de maior circunferência da cabeça. Esse plano serve como referência para determinadas medidas e cálculos.
O operador também pode ajustar a altura e a inclinação do plano ou utilizar um plano de referência definido pelo protocolo adotado, quando necessário.
A definição matemática dos planos permite reduzir variações relacionadas ao posicionamento manual e facilita a comparação entre diferentes avaliações.
Vantagens sobre a medição manual
Avaliação tridimensional
O modelo 3D representa a superfície craniana em três dimensões, permitindo visualizar e analisar características que não são diretamente representadas por medidas lineares isoladas.
Reprodutibilidade
A orientação e os planos de medição podem ser definidos matematicamente, reduzindo fontes de variação relacionadas ao posicionamento e à definição manual dos cortes.
Quando a aquisição, a marcação dos pontos anatômicos e o processamento são padronizados, o método pode facilitar a realização de avaliações seriadas mais consistentes.
Aquisição rápida e sem contato direto prolongado
Dependendo do equipamento utilizado, o escaneamento pode ser realizado rapidamente e sem necessidade de contato prolongado com a cabeça do bebê, o que pode facilitar a aquisição em pacientes pequenos.
Registro permanente da morfologia
Além dos números, o escaneamento produz uma representação tridimensional da superfície craniana.
Esse registro permite documentar visualmente a forma da cabeça em determinado momento e compará-la com avaliações posteriores.
Comparação entre craniometria manual e 3D
A craniometria manual e a craniometria 3D podem ser utilizadas para quantificar a forma craniana, mas apresentam características metodológicas diferentes.
A craniometria manual utiliza instrumentos e pontos anatômicos definidos pelo examinador. É acessível, pode ser realizada rapidamente e apresenta boa utilidade clínica quando a técnica é padronizada.
A craniometria 3D utiliza uma reconstrução digital da superfície craniana. Além das medidas lineares, permite realizar análises geométricas e registrar a morfologia tridimensional.
Um CVAI calculado a partir de um corte 3D e um CVAI obtido por craniometria manual podem apresentar tendências semelhantes, mas não devem ser tratados como medições idênticas. Diferenças na aquisição, no posicionamento, na definição dos pontos e no método de cálculo podem influenciar os resultados.
Por isso, para acompanhamento seriado, é importante manter o mesmo método e protocolo de medição sempre que possível.
Cuidados e limitações
A qualidade da análise 3D depende diretamente da qualidade da aquisição.
Movimentos do bebê, perda de regiões da superfície, cabelos, acessórios, posicionamento inadequado ou falhas na reconstrução podem interferir nas medidas.
A marcação dos pontos anatômicos também pode introduzir variação. Por isso, a automação de determinadas etapas não elimina a necessidade de um protocolo de aquisição e revisão adequado.
Outro ponto importante é que os índices obtidos por métodos diferentes não devem ser comparados como se fossem necessariamente equivalentes.
Um CVAI calculado a partir de um corte 3D e um CVAI obtido por craniometria manual podem apresentar tendências semelhantes, mas não são necessariamente a mesma medição.
Da mesma forma, valores de diferentes equipamentos ou softwares podem não ser diretamente comparáveis sem validação do método e padronização dos protocolos.
A análise quantitativa deve, portanto, ser interpretada em conjunto com o exame clínico e com a evolução individual da criança.
Craniometria 3D no acompanhamento
A principal vantagem do escaneamento 3D não está apenas na possibilidade de realizar uma avaliação mais detalhada em um determinado momento, mas também na capacidade de documentar a evolução.
Ao repetir as avaliações ao longo do tratamento, o profissional pode comparar:
evolução do CVAI;
evolução do índice cefálico;
assimetria anterior e posterior;
perímetro cefálico;
z-score do perímetro cefálico;
alterações na superfície tridimensional;
resposta às intervenções realizadas.
Ver a evolução da forma da cabeça, tanto na imagem quanto nas medidas, ajuda o profissional a acompanhar a resposta ao tratamento e comunicar o progresso à família.
Uso do 3D na avaliação de órteses cranianas
O escaneamento 3D é amplamente utilizado na avaliação e no planejamento de órteses cranianas, permitindo documentar a forma da cabeça e fornecer dados para o planejamento e a fabricação personalizada do dispositivo.
A mesma tecnologia também pode ser utilizada muito antes dessa etapa, no acompanhamento de rotina, para medir, classificar e documentar a evolução de bebês em conduta conservadora.
O uso do 3D não determina, por si só, a necessidade de uma órtese. A indicação deve considerar a avaliação clínica, a gravidade da deformidade, a idade, a evolução e a resposta às medidas conservadoras.
Como o Mamini faz
No Mamini, o escaneamento 3D é integrado ao processo de avaliação e acompanhamento da assimetria craniana.
O profissional realiza o escaneamento da cabeça e o sistema processa a reconstrução tridimensional para identificar os pontos de referência, estabelecer a orientação e calcular os índices.
Os resultados são apresentados de forma organizada, permitindo visualizar as medidas e acompanhar sua evolução ao longo das avaliações.
Uma vantagem importante é que o escaneamento pode ser incorporado ao acompanhamento clínico de rotina, permitindo utilizar os dados 3D não apenas para uma avaliação pontual, mas também para documentar a evolução do paciente, graças ao modelo adotado pelo Mamini, que não cobra por aferição, como é a prática comum do mercado.
O que o profissional recebe
A partir do escaneamento, o Mamini disponibiliza os principais parâmetros utilizados na avaliação da forma craniana, incluindo CVAI, índice cefálico, ACAI, PCAI, índice de assimetria 3D, perímetro cefálico e z-score.
Os resultados podem ser acompanhados ao longo do tempo, permitindo comparar diferentes avaliações e observar a evolução das medidas.
A análise quantitativa complementa a avaliação clínica e oferece uma forma padronizada de documentar a evolução da forma craniana.
Referências
Congress of Neurological Surgeons. Evidence-Based Guidelines: The Role of Imaging. Guidelines for the Management of Patients with Positional Plagiocephaly.
Linz C, et al. Three-dimensional analysis of positional cranial deformities and cranial asymmetry. Scientific Reports. 2022;12:20831.
World Health Organization. WHO Child Growth Standards. Head circumference-for-age.
Graham JM Jr, et al. Estudos sobre deformidades cranianas posicionais e parâmetros de morfologia craniana.
Likus W, et al. Estudos sobre parâmetros cranianos e índice cefálico. ScientificWorldJournal. 2014.
Perguntas frequentes sobre esse tema
O que é craniometria 3D?
É a análise quantitativa da forma craniana a partir de uma reconstrução tridimensional da superfície da cabeça. O método permite obter medidas lineares, índices de assimetria e outros parâmetros geométricos.
A craniometria 3D substitui a avaliação clínica?
Não. O escaneamento 3D fornece medidas objetivas e documentação da forma craniana, mas os resultados devem ser interpretados em conjunto com o exame clínico, a idade, a evolução e os demais aspectos da avaliação da criança.
O CVAI do 3D é igual ao CVAI da craniometria manual?
Os dois podem utilizar a mesma lógica geométrica baseada na diferença entre diagonais cranianas, mas os resultados não devem ser tratados automaticamente como medições idênticas. O método de aquisição, posicionamento e definição dos pontos pode influenciar o resultado.
O escaneamento 3D é mais preciso que a craniometria manual?
Não é adequado afirmar que um método seja universalmente mais preciso. A craniometria 3D oferece vantagens relacionadas à documentação da superfície craniana, à análise geométrica e à padronização de determinadas etapas. A qualidade do resultado depende da aquisição, do processamento e do protocolo utilizado.
O escaneamento 3D pode ser usado para acompanhar o tratamento?
Sim. A repetição do escaneamento permite comparar medidas e representações tridimensionais ao longo do tempo, ajudando a documentar a evolução da forma craniana e a resposta às intervenções.
O Mamini indica a necessidade de órtese craniana?
Não. O Mamini fornece medidas e documentação objetiva da forma craniana. A indicação de órtese deve ser realizada pelo profissional responsável, considerando o conjunto da avaliação clínica, a idade, a gravidade, a evolução e a resposta ao tratamento.
